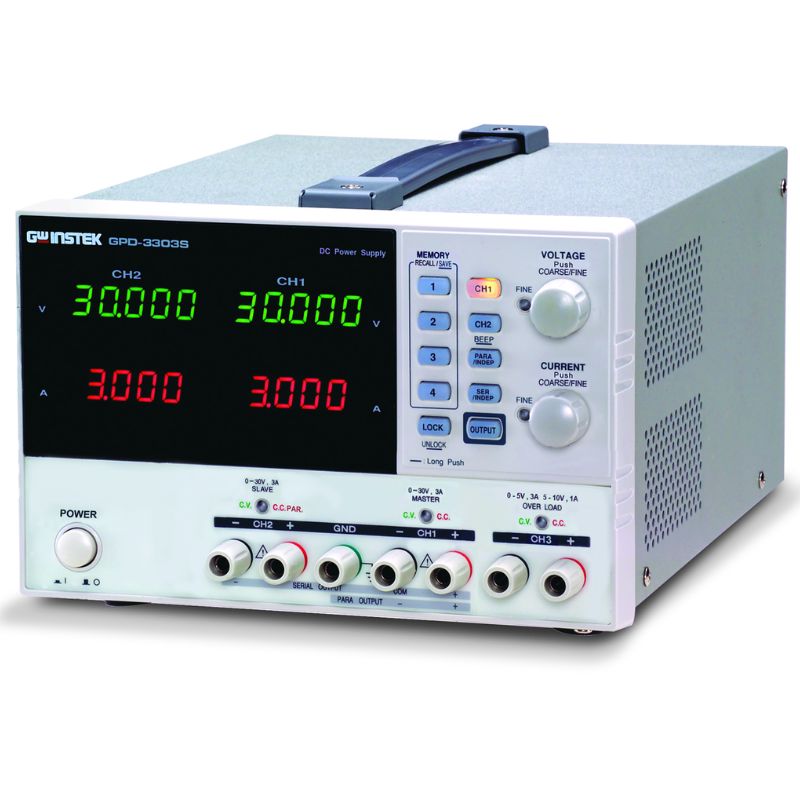

Nguồn DC lập trình tuyến tính GW INSTEK GPD-3303S

GW INSTEK GPD-3303S là nguồn DC lập trình tuyến tính 3 đầu ra, thiết kế cho phòng thí nghiệm, R&D và ứng dụng sản xuất cần độ ổn định cao. Hai kênh chính cho phép điều chỉnh 0–30 V / 0–3 A, kênh thứ ba cung cấp mức cố định 2.5 V / 3.3 V / 5.0 V với dòng đến 3 A. Với độ phân giải 1 mV/1 mA, độ chính xác và mức ripple rất thấp, GPD-3303S đảm bảo nguồn sạch, phản hồi nhanh và bảo vệ an toàn khi test linh kiện nhạy cảm.

Thông số kỹ thuật

Dầu ra và cấu hình kênh

GW INSTEK GPD-3303S trang bị ba kênh đầu ra độc lập: CH1 và CH2 điều chỉnh được điện áp từ 0 đến 30 V và dòng từ 0 đến 3 A, phù hợp cho kiểm tra mạch công suất thấp đến trung bình; CH3 cung cấp các mức cố định 2.5 V / 3.3 V / 5.0 V (±8%) với dòng tối đa 3 A, thuận tiện cho cấp nguồn cho vi điều khiển, cảm biến và module logic. Thiết kế 3 kênh giúp bạn cấp nguồn đồng thời cho nhiều phần của hệ, giảm thời gian setup và tăng hiệu suất làm việc.

Độ phân giải và khả năng điều chỉnh

Thiết bị đạt độ phân giải 1 mV cho điện áp và 1 mA cho dòng điện, cho phép hiệu chỉnh cực kỳ tinh tế và quan sát các thay đổi nhỏ trong nghiệm thu hay hiệu chuẩn. Độ phân giải cao này rất quan trọng khi thực hiện test ngưỡng, hiệu chỉnh ADC hoặc đo các đặc tính tuyến tính của linh kiện.

Độ chính xác và phản hồi đo

GPD-3303S có độ chính xác lập trình điện áp ±0.03% và dòng lập trình ±0.3%, cùng với độ chính xác phản hồi tương ứng, đảm bảo sai số thấp giữa giá trị cài đặt và giá trị thực tế. Kết hợp cơ chế phản hồi nội bộ, nguồn cung cấp dữ liệu đo tin cậy cho hệ thống điều khiển và phép đo mà không luôn phải dùng thiết bị đo ngoài.

Hiệu năng điện áp (CH1 & CH2)

Hai kênh chính có hiệu suất ổn áp cao với Line Regulation ≤0.01% + 3 mV và Load Regulation ≤0.01% + 3 mV, đồng thời duy trì ripple ≤1 mVrms (5 Hz–1 MHz) và nhiễu ≤10 mVpp, phù hợp cho ứng dụng analog, đo ADC và các mạch nhạy nhiễu. Thời gian phục hồi tải nhanh ≤100 μs giúp nguồn ổn định ngay khi tải thay đổi đột ngột.

Hiệu năng dòng (CH1 & CH2)

Về dòng, GPD-3303S cung cấp Line Regulation ≤0.2% + 3 mA và Load Regulation ≤0.2% + 3 mA, với độ gợn dòng ≤3 mArms, giúp cấp điện ổn định cho động cơ nhỏ, LED công suất và các module công suất. Tính năng giới hạn và bảo vệ dòng đảm bảo an toàn cho cả nguồn và tải khi xảy ra sự cố ngắn mạch.

Thông số kênh CH3

Kênh CH3 cung cấp các mức cố định 2.5 V / 3.3 V / 5.0 V (±8%) với LineR ≤5 mV, LoadR ≤15 mV và ripple ≤2 mVrms, đảm bảo điện áp logic ổn định cho MCU và module giao tiếp. Dòng tối đa 3 A cho phép cấp trực tiếp cho các board phát triển và module tiêu thụ tương đối lớn.

Màn hình, bộ nhớ và theo dõi hoạt động

GPD-3303S trang bị 4 màn hình LED hiển thị rõ ràng điện áp và dòng của từng kênh cùng trạng thái hoạt động, đồng thời có 4 ngăn nhớ để lưu nhanh cấu hình test thường dùng. Hệ thống theo dõi báo lỗi với sai số ≤0.1% + 10 mV, hỗ trợ giám sát thời gian thực và bảo vệ vận hành.
