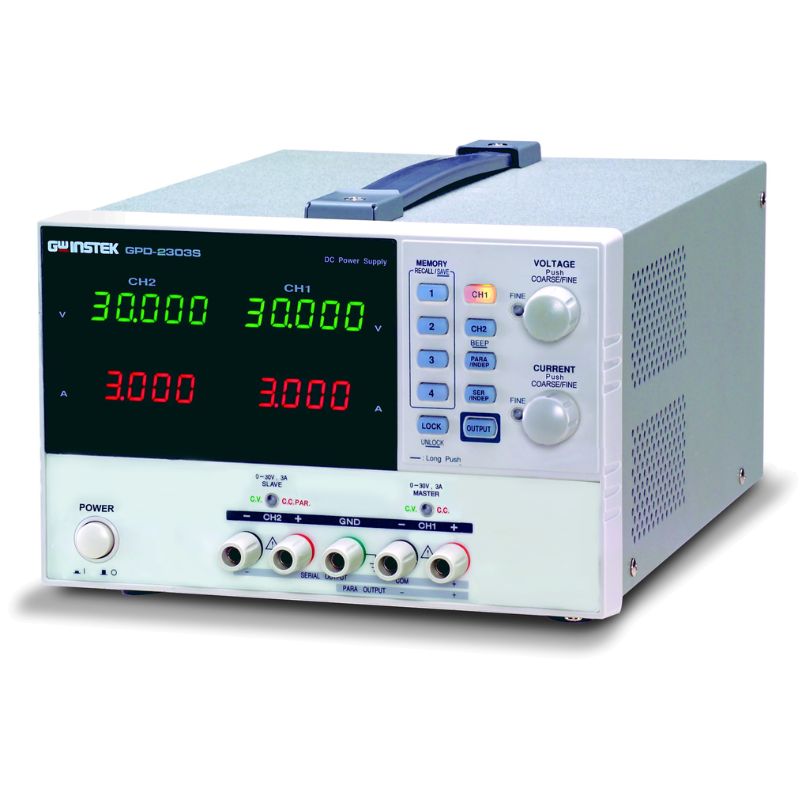

Nguồn DC lập trình tuyến tính 2 đầu ra GW INSTEK GPD-2303S

GW INSTEK GPD-2303S là nguồn DC lập trình tuyến tính hai kênh độc lập, được thiết kế cho phòng thí nghiệm điện tử, nghiên cứu R&D và ứng dụng kiểm thử linh kiện. Thiết bị cung cấp đầu ra 0–30V và 0–3A trên mỗi kênh, đáp ứng linh hoạt từ thử nghiệm mạch nhỏ đến tải tiêu thụ trung bình. Với độ ổn định cao, độ gợn thấp và khả năng điều khiển chính xác, GPD-2303S là lựa chọn đáng tin cậy cho các kỹ sư cần nguồn chuẩn, sạch và dễ thao tác.

Thông số kỹ thuật

Đầu ra
    Điện áp: 0~30V (CH1, CH2)
    Dòng điện: 0~3A (CH1, CH2)

Độ phân giải
    Điện áp: 1mV
    Dòng điện: 1mA

Độ chính xác
    Điện áp lập trình: ±0.03%
    Dòng điện lập trình: ±0.3%
    Điện áp phản hồi: ±0.03%
    Dòng điện phản hồi: ±0.3%

Thông số điện áp (CH1, CH2)

    Ổn áp đầu vào – LineR: ≦0.01% + 3mV
    Ổn áp tải – LoadR: ≦0.01% + 3mV
    Độ gợn: ≦1mVrms (5Hz ~ 1MHz)
    Độ nhiễu: ≦10mVpp (5Hz ~ 1MHz)
    Thời gian phục hồi: ≦100μS

Thông số dòng điện (CH1, CH2)

    Ổn áp đầu vào – LineR: ≦0.2% + 3mA
    Ổn áp tải – LoadR: ≦0.2% + 3mA
    Độ gợn: ≦3mArms

Theo dõi hoạt động

    Lỗi: ≦0.1% + 10mV

Khác

    Màn hình: 4 màn hình LED
    Bộ nhớ: 4 ngăn nhớ
    Nguồn: AC 100V/120V/220V/230V ±10%, 50/60Hz
    Khối lượng: 7Kg
    Kích thước: 210(W) × 130(H) × 265(D) mm
    Phụ kiện gồm: Máy chính, HDSD, Nguồn, Đầu GTL-104A × 2; Đầu test Châu Âu GTL-204A × 2, GTL-201A × 1

Hiệu suất đầu ra và độ phân giải

Nguồn hỗ trợ hai kênh độc lập với dải điều chỉnh điện áp 0–30V và dòng điện 0–3A, giúp tối ưu hóa thử nghiệm mạch theo từng kênh riêng biệt hoặc đồng thời. Độ phân giải 1mV cho điện áp và 1mA cho dòng điện đảm bảo điều chỉnh mịn, thích hợp cho các bài kiểm thử cần độ chi tiết cao. Thiết bị mang lại giá trị lập trình chính xác với sai số điện áp ±0.03% và sai số dòng điện ±0.3%, giúp giảm thiểu biến thiên trong quá trình vận hành.

Độ ổn định đầu ra và khả năng chống nhiễu

GPD-2303S duy trì ổn định tuyệt đối trước thay đổi của tải và nguồn đầu vào. Thông số ổn áp tải (Load Regulation) chỉ ≤0.01% + 3mV, và ổn áp đầu vào (Line Regulation) cũng giữ ở mức tương tự, đảm bảo đầu ra sạch và ổn định trong nhiều điều kiện làm việc. Độ gợn điện áp thấp, ≤1mVrms và nhiễu ≤10mVpp, giúp thiết bị phù hợp với các mạch nhạy cảm, đặc biệt là mạch analog và RF tần số thấp.

Đặc tính dòng điện và khả năng đáp ứng nhanh

Thông số dòng điện đạt độ ổn định cao với LoadR và LineR chỉ ≤0.2% + 3mA, giúp duy trì giá trị dòng chính xác khi tải thay đổi đột ngột. Độ gợn dòng ≤3mArms đảm bảo nguồn sạch, hạn chế nhiễu xâm nhập vào mạch thử nghiệm. Thời gian phục hồi nhanh ≤100µs giúp điện áp trở về mức cài đặt nhanh chóng sau khi tải biến thiên, hỗ trợ quá trình đo lường động chính xác hơn.

Chế độ theo dõi và hoạt động đồng bộ

Thiết bị hỗ trợ chế độ theo dõi (Tracking Mode) với sai số chỉ ≤0.1% + 10mV, cho phép hai kênh hoạt động đồng bộ về điện áp – phù hợp khi cần tạo nguồn đối xứng hoặc kiểm thử hai cấp nguồn phụ thuộc nhau. Đây là điểm mạnh quan trọng trong các bài test mạch khuếch đại, nguồn ±V, hoặc hệ thống đa cấp điện áp.
